Занимательный и красивый механизм для отсчета времени с помощью шариков Lego.
В 80-е были популярны механические часы считающие время с помощью перекатывающихся шариков. Например, вот такие http://www.stuartsinger.com/ballclock.htm
Но ведь мы говорим о Лего, а значит рассмотрим модели таких часов из Lego.

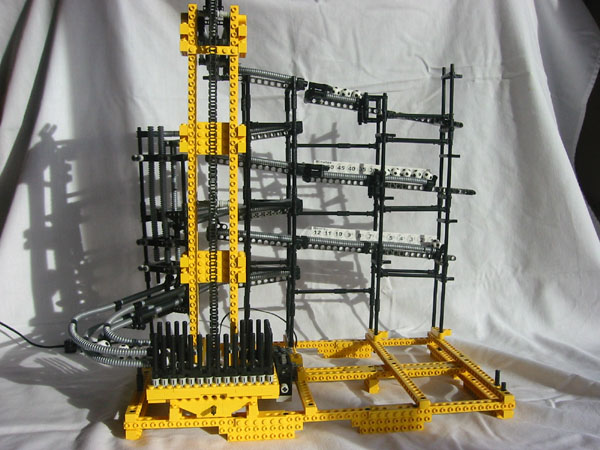

Первая модель, просто механическая (автор Bob Kojima) :
Двигатель поднимает шарик и сталкивает его вниз, когда на верхней полке накапливается несколько шариков — один из них скатывается на следующую полку и т.д.
Время по таким часам определить просто:
- Час определяется просто — кол-во шариков на третьей планке.
- Для минут надо сложить 1-й и 2-го ряда шариков вместе.
На первой строке 1 мяч = 1 минуту. На второй строке 1 мяч = 5 минут.
Одна из проблем, которые видны в этом проекте — подъемный механизм не является 100% точным. Во первых механизм захвата шариков не идеален и может пропустить шарик, или наборот взять два. Но это случается крайне редко. Большая проблема в том что скорость подъема зависит от заряда аккумулятора, поэтому можно запускать только «от розетки».
Фотографии и LDraw инструкция в разделе BrickShelf.

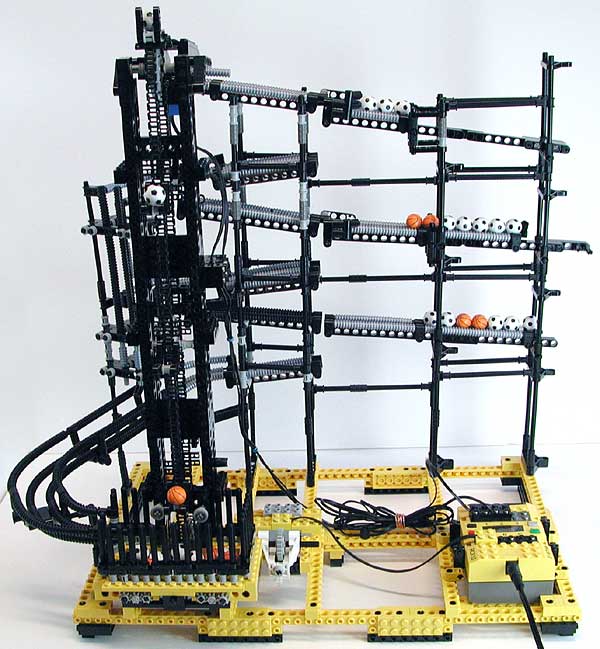

Теперь о модифицированном варианте — в него добавлен модуль RCХ который обеспечивает точность работы механизма и гарантирует что часы не «уйдут».
По словам автора (Philippe Hurbain), основная проблема при настройке оказалась в том, что частота внутренного генератора RCХ была выше заявленной, и часы в самом RCX убегали. Автору пришло вводить поправки в коде программы.
На основе этих механизмов были сделаны модули GBC которые можно посмотреть тут: здесь и здесь.
